Digitalizace: nejčastější otázky a problémy digitálního vysílání

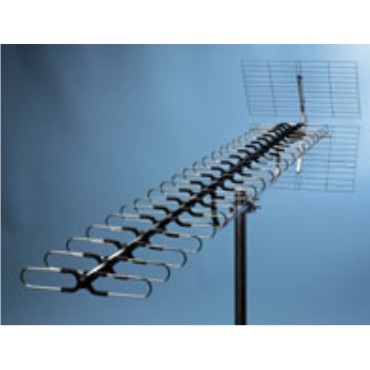

Přechod na digitální televizní vysílání s sebou, kromě velkého nárůstu televizních programů, přináší i nutné změny v domácnostech a bytových domech. Nejde však jen o pořízení set-top-boxu či televize s integrovaným digitálním tunerem. Technologicky, časově a většinou i finančně nejnáročnější je v tomto směru úprava společných televizních antén (dále jen STA).

To je nejčastěji případ bytových družstev nebo sdružení vlastníků bytových jednotek. Jejich členové musí nejprve dojít k dohodě, jaký způsob příjmu digitální televize zvolí. Zda budou přijímat vysílání přes kabelovou televizi (DBV-C), přes satelit (DVB-S), přes pevnou linku prostřednictvím IPTV, nebo u nás prozatím nejčastějším způsobem - z pozemních vysílačů (DVB-T). Právě v posledně jmenovaném případě je třeba včas vyřešit úpravu STA.

Úpravy STA jsou s blížícími se termíny vypínání analogového signálu stále ožehavějším tématem. Někdy se jedná pouze o úpravu takzvané „hlavní stanice“, jindy je nutné vyměnit celé rozvody v objektu. „Dílčí úpravu či kompletní výměnu rozvodů provádíme přibližně ve 40 % případů. Nejlepší je ovšem nejdříve upravit hlavní stanici a digitální signál pustit do stávajícího rozvodu. Poté se ukáže, zda je třeba provést nějakou úpravu i na rozvodech,“ říká Milan Kohout, majitel společnosti Profisat, která se úpravou STA v Praze zabývá.

Je nejvyšší čas

Národní koordinační skupina pro digitální televizní vysílání v České republice (dále jen NKS) již ve fázi přípravy na digitalizaci sestavila materiál „Alternativy řešení příjmu signálu DVB-T prostřednictvím STA“. Ten pak v listopadu 2008 aktualizovala a začátkem února 2009 ještě obeslala pražská bytová družstva a společenství vlastníků speciálním informačním dopisem, ve kterém je na potřebu úpravy STA znovu upozornila.

Mnohá bytová družstva a společenství vlastníků však nechala řešení na poslední chvíli. V Praze se bude totiž vypínat analogové vysílání z vysílače Praha Žižkov již 30. dubna 2009. „V poslední době jsme zaznamenali velký nárůst poptávky právě v oblasti úpravy STA, zatím však máme stále dostatečnou kapacitu i pro nové zákazníky a poptávku řešíme během 14 dnů. Pokud se jedná pouze o výměnu hlavní stanice, stíháme realizovat 4 až 5 zakázek denně. V případě výměny rozvodů však úprava může trvat i 14 dní. Je tedy nejvyšší čas, aby se začali hlásit ti, kteří tento problém ještě neřešili,“ doporučuje Milan Kohout.

Podobně vidí situaci i Jakub Haney ze společnosti Satcom: „Největší nárůst zakázek ohledně STA jsme měli při spuštění digitálního vysílání na finálních frekvencích, nyní je již většina lidí na vypnutí analogu připravena. Ti, kteří STA ještě upravenou nemají, by se měli přihlásit nyní, abychom stihli termín vypnutí Žižkova.“

Definitivní úpravy STA je možné provádět od podzimu loňského roku. Digitální televize totiž začala na finálních frekvencích vysílat již na konci října 2008. „Naštěstí ve většině případů stačí upravit hlavní stanici STA a není třeba měnit rozvody,“ říká Jakub Haney a dodává: „Problémy s rozvody se většinou týkají jen objektů s 60 byty a více. Z naší zkušenosti vyplývá, že výměna rozvodů není nutná až v 90 % případů,“ sděluje své zkušenosti Václav Bílek, obchodní manažer společnosti Promsat, která má více než 100 zaměstnanců. K otázce vytíženosti v poslední době konstatuje: „Zatím zakázky bez problémů stíháme. Nové poptávky přijímáme, do 5 dnů zařídíme průzkum a rozpočet. Harmonogram máme zaplněný tak na 14 dní dopředu, takže 30. duben i nyní ještě stihneme.“

Hrozí v Praze digitální kolaps?

Nejasnosti panují kolem skutečného počtu funkčních STA. Obavy z naprostého zahlcení všech servisních firem se však zatím nepotvrdily. „Bohužel neexistují žádné ověřitelné údaje o počtu společných televizních antén, které jsou skutečně využívány pro příjem zemského vysílání. V mnoha případech je totiž STA využívána pro rozvod kabelové televize či signálu ze satelitu a úpravu tedy nepotřebuje, někde není STA využívána vůbec,“ konstatuje předseda NKS Ing. Zdeněk Duspiva a dodává: „Abychom byli obeznámeni se skutečným stavem problému a mohli na něj případně reagovat, sestavili jsme databázi společností, které se úpravou STA v Praze a Středních Čechách zabývají. Průběžně tyto společnosti kontaktujeme a monitorujeme jejich vytíženost a volné kapacity. Většina dotázaných společností řeší úpravy STA do 14 dnů a u nových zákazníků, kteří se nyní přihlásí, termín vypnutí vysílače Praha Žižkov ještě stihne.“

Terminus Technicus: Připravte se na analogovou tmu

Na úvod si povíme něco málo o různých typech vysílání, abych vás do celé problematiky alespoň trochu více zasvětil, neboť vysílání se nedělí na pouhé dvě skupiny analogové / digitální, jak by si mohl nejeden z vás myslet. Pokud vás však rozdělení jednotlivých podskupin vysílání nezajímá, pokračujte v čtení dále od části „Obsah balení“. Pouze doplním, že za zdroj informací nám posloužila otevřená encyklopedie Wikipedie.

Krom již několika let používaných standardů, analogového pozemního vysílání (A-TV), analogového satelitního vysílání a analogového kabelového vysílání (CATV), vstupují v posledních letech do popředí také jednotlivé typy digitálního vysílání. Jmenujme předně digitální pozemní vysílání (DVB-T), digitální kabelové vysílání (DVB-C), digitální satelitní vysílání (DVB-S), vysílání pro mobilní zařízení (DVB-H) a vysílání přes internet (IPTV). Jak mi dáte jistě za pravdu, vzhledem k brzkému ukončení analogového vysílání, se nemá smysl příliš dlouze této problematice věnovat, koneckonců za dobu jeho působení (přes tři čtvrtě století) si jistě obrázek o jeho kvalitách dokázal udělat každý z nás. Navíc rozsah tohoto článku by na popis všech standardů bohužel nedostačoval, a tak oželíme popis i vysílání pro mobilní zařízení (DVB-H) a vysílání přes internet (IPTV). Věnovat se však budeme zbylým standardům, které jsme si výše uváděli.

*DVB-T (z anglického Digital Video Broadcasting – Terrestrial) je standard digitálního televizního vysílání přes pozemní vysílače.

Na rozdíl od analogového vysílání jsou programy komprimovány (v současnosti se nejvíce používá formát MPEG-2, výjimečně dokonalejší MPEG-4), což umožňuje daleko lepší využití frekvenčního spektra. Prakticky to znamená, že na jednom kanále místo jedné televizní stanice vysílá tzv. multiplex, který může obsahovat hned několik televizních stanic, rozhlasových stanic a doplňkových služeb, ke kterým patří zejména EPG (Electronic Program Guide = Elektronický programový průvodce), superteletext, popř. další interaktivní služby (on-line nákupy, hlasování, e-mail, jednoduché hry). Pro ukládání českých znaků v EPG a titulcích se používá znaková sada ISO/IEC 6937. V současné době jsou v České republice uděleny licence na provozování 3 dočasných multiplexů v DVB-T: Multiplex A, Multiplex B, Multiplex C.

*DVB-C je standard digitálního televizního vysílání v sítích kabelových televizí. Systém je kódován pomocí MPEG-2, v budoucnu se plánuje i MPEG-4.

Schéma vysílacího systému DVB-C

Krátký popis jednotlivých bloků:

>>> Zdrojové kódování a MPEG-2 multiplex (MUX): video, audio a datové proudy jsou multiplexovány do MPEG-2 PS (MPEG-2 Programového toku). Jeden nebo více PS jsou spojovány do MPEG-2 TS (MPEG-2 transportních proudů; to je základ digitálních proudů, které přijímají doma home Set-Top-Boxy (STB). Povolené datové toky pro transport MPEG-2 jsou závislé na počtu modulačních parametrů: mohou být povoleny rozsahy od 6 do 64 Mbit/s (viz níže)

>>> MUX přizpůsobení a energetický rozptyl: MPEG-2 TS je identifikován jako sekvence datových paketů pevné délky (188 bajtů) Tato technika se nazývá náhodné kódování, bajtová sekvence je sladěna.

>>> Externí kodér: první úrovní zabezpečení je použití na odesílaná data za použití nedvojkového blokového kódu Reed-Solomon RS (204, 188), umožňující korekci až 8 špatných bajtů na každý 188-bajtový paket.

>>> Externí interleaver: je použit pro přeskupení přenášených datových sekvencí jako cesta pro odstranění chyb v dlouhých chybových sekvencích. Prokládají se sekvence, mezi snímky, aby nedošlo k chybě na snímku, ale jenom k malé chybě na všech snímcích multiplexu.

>>> Bajty/m-tuple konverze: data v bajtech jsou zakódována do bitových m-tuples (m = 4, 5, 6, 7, or 8).

>>> Rozdílné kódování: dva z nejvyššího bajtu na každé m-tuple jsou zakódovány v pořadí, které dává drsnost signálu.

>>> QAM Mapper: bitovou sekvenci mapuje na základní skupinu digitálních sekvencí z komplexních symbolů. Je povolen 5 modulačních módů: 16-QAM, 32-QAM, 64-QAM, 128-QAM, 256-QAM.

>>> Základní tvarování: QAM signál je filtrován s raised-cosine tvarovacím filtrem v pořadí pro odstranění vzájemných rušení na přijímací straně.

>>> DAC: digitální signál je převeden na analogový signál za pomocí DA převodníku (DAC) a modulován na radio frekvenční signál (RF)

Dostupné přenosové rychlosti DVB-C, za předpokladu poměru 1.15 mezi šířkou pásma a symbolovou rychlostí. Hodnoty v Mbit/s.

Technický popis přijímače:

Pro příjem se používá zařízení Set-Top-Box. Ten obsahuje tyto části:

> Front-end and ADC: analogový RF signál je konvertován na mezifrekvenci a transformován na digitální signál pomoci AD převodníku (ADC).

> QAM demodulátor na mezifrekvenci

> Rozdílové dekódování

> Výstupní prokládání

> Výstupní dekódování

> MUX přizpůsobení

> MPEG-2 demultiplexování a zdrojové dekódování

*DVB-S je standard satelitního digitálního televizního vysílání, jehož příjem je realizován prostřednictvím satelitu.

Tento standard je používán po celé Evropě a větší části zbytku světa. Pro transport datových streamů je použita QAM nebo QPSK modulace. V současné době se však již pracuje na novější verzi DVB-S2. Tento nově navrhovaný standard pro vysílání obrazových dat pomocí satelitů, se od současného DVB-S liší především použitou kompresí. Zatímco DVB-S pracuje s kompresí MPEG-2, novější DVB-S2 již využívá komprese H.264 MPEG-4, která je často spojena s vysíláním v normě HDTV. Zatím se však DVB-S2 pouze testuje a řádné vysílání se objeví až za několik roků.

Na co přijímat digitální signál ve vaší televizi?

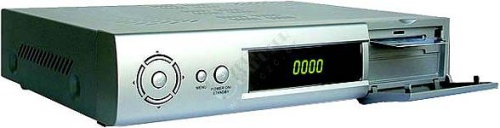

Kombinovaný přijímač Opticum 4100TSCX umožňuje příjem jak klasického digitálního pozemního televizního vysílání DVB-T, tak vysílání satelitního DVB-S navíc včetně integrované čtečky karet Conax. Samozřejmostí je implementace veškerých funkcí, které přináší digitální vysílání, jako je elektronický programový průvodce EPG. Při koupi aktivní antény (není součástí balení) nabízí zařízení možnost přímého příjmu televize i rozhlasu bez instalace dalších rozvodů, samozřejmě však lze použít již existující kabeláže pro připojení externí antény na střeše pro zkvalitnění příjmu. Při použití s běžnými televizory jsou podporovány dva v Evropě používané televizní standardy PAL a SECAM.

Přijímač disponuje potřebným množstvím vstupů a výstupů, mezi nimiž nechybí základní průchozí anténní konektor a následně i dalšího přijímacího zařízení. Dále nechybí dvojice klasických konektorů Euro SCART, kompozitní výstup nebo výstupu zvuku (stereo a S/PDIF). Samozřejmostí je možnost automatického ladění programů a podpora teletextu a titulků. Nechybí ani přehledné OSD menu v českém jazyce. Rozměry zařízení jsou 360 x 88 x 210 mm a součástí balení je i dálkové ovládání. Více informací o zařízení se dozvíte v našem obchodě (zde).

Jak nahrávat digitální vysílání v HD kvalitě

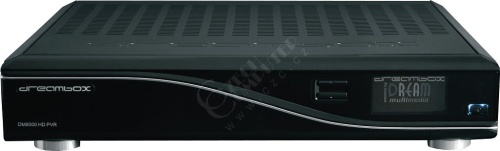

Produkty společnosti Dream Multimedia není třeba dlouze představovat, za své působení na našem trhu si vydobyly dobré jméno nejen díky kvalitě, ale zejména svými téměř neomezenými možnostmi a nastandardním množstvím funkcí. Dreambox DM-8000 HD PVR je set-top box pro příjem DVB-S2 digitálního satelitního televizního vysílání ve vysokém rozlišení s možností připojení interního pevného disku a slim optické mechaniky. Umožňuje sledovat digitální satelitní televizní stanice na běžném analogovém televizoru i na moderním LCD/plasma televizoru s DVI či HDMI vstupem. Pro příjem DVB-S signálu tedy nemusíte kupovat novou televizi, stačí k vaší stávající přikoupit set-top box, který digitální signál pro analogový televizor zprostředkuje.

Pomocí satelitu je možné přijímat již přes tisíc digitálních programů a od analogového vysílání se pomalu, ale jistě upouští. Výhody pro diváka jsou nesporné: nabízí vysoký počet volných i placených programů, možnost pružné volby kvality vysílaného obrazu a zvuku až po obraz s vysokým rozlišením a zvuk CD kvality, grafický teletext, programový průvodce a další.

Tento set-top box nabízí čtečku pro dvě Smart karty dekódovacích prvků a rovnou čtyři CI sloty pro další čtecí moduly. Díky tomuto rozšíření můžete po zakoupení speciálního modulu přijímat programy, vysílané v kódované formě - mezi patří například Czechlink, UPC Direct a další. Jak je u všech modelů řady Dreambox zvykem i tento pracuje na upraveném operačním systému Linux a umožňuje příjem nejen SDTV, ale i HDTV kanálů a to jak v kompresi MPEG-2 tak i v kompresi MPEG-4/H.264. Duální DVB-S2 tuner lze přitom dodatečně rozšířit současně o DVB-T (terrestrial) i DVB-C (cable)

Software zahrnuje široké možnosti použití a kromě vynikajícího OLED displeje i funkce typu OnScreen Display a Electronic Program Guide (EPG). Pevný disk o libovolné kapacitě, který lze připojit pomocí standardního rozhraní Serial ATA, umožňuje uložit televizní vysílání v digitální kvalitě pro pozdější přehrání. Přístroj zvládá dekódovaní datových toků MPEG1/2 a H.264, mezi podporovanými zvukovými formáty pak nechybí ani MP3.

Kromě obligátního anténního vstupu je k dispozici celá řada konektorů pro připojení mezi další přístroje. Nechybí tak dvojitý SCART, S-video, složkový video a optický zvukový výstup, využít lze DVI s volitelnou redukcí na HDMI výstup pro připojení televizoru s vysokým rozlišením. Pro připojení k počítači pak slouží tři porty USB 2.0, sériové RS-232 rozhraní a také ethernetové rozhraní pro připojení do sítě LAN. Přichystán je miniPCI slot pro WiFi modul. Bližší informace o zařízení naleznete v našem obchodě (zde).

Full HD televizor s DVB-T tunerem

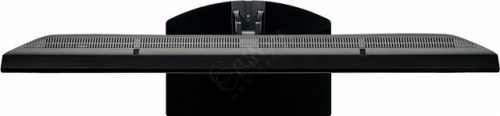

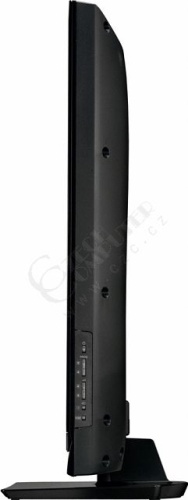

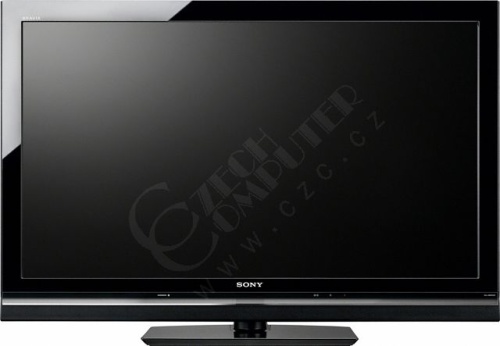

Špičkový obraz, široké možnosti propojení a integrovaný DVB tuner - to vše a mnohem víc nabízejí LCD modely z řady Sony Bravia W5500. KDL-46W5500K je plnohodnotný televizní LCD panel, který je zárukou živých a precizních barev, současně však nabízí vynikající odezvu a možnost pohledu i z maximálních úhlů, to vše v plném HD rozlišení 1080p (1920 x 1080 obrazových bodů). Jako přístroj s integrovaným nejen klasickým analogovým, ale i moderním digitálním DVB-T tunerem, navíc vybavený kvalitním, ostrým, věrným a samozřejmě naprosto plochým obrazem přímo vybízí možností spojení s aparaturou domácího kina a nejen svými kvalitními integrovanými reproduktory slibuje zážitek, hodný lepšího skutečného kina ať už na klasické videokazetě či s šestikanálovým prostorovým zvukem z DVD.

Tento konkrétní model disponuje úhlopříčkou 46", což odpovídá 117 centimetrům, poskytuje obraz ve vysokém širokoúhlém rozlišení maximálně 1920 x 1080 bodů (Full-HD), vysoký kontrast a jas jsou zárukou brilantních barev a ostrých detailů. Vysoké pozorovací úhly až 178° jsou zárukou možnosti sledovat perfektní obraz z maximálního úhlu, v tomto si obrazovka nijak nezadá s klasickými televizory. Těm se snadno vyrovná (a snad i nejen to) díky použití technologie Sony Bravia (Bravia Engine 3), která se postará o křišťálově čistý obraz. Nízká doba odezvy a vysoký dynamický kontrastní poměr až 100000:1 zaručují plynulý, jasný a ničím nerušený obraz.

Zabudované 2x 10 W reproduktory podporují prostorový zvuk Virtual Dolby, vestavěný analogový televizní tuner podporuje normy PAL, SECAM i NTSC. Digitální tuner je schopen přijímat vysílání typu DVB-T, které bude postupně nahrazovat vysílání analogové, přesto nechybí možnost klasického analogového příjmu. Jako jeden z mála přístroje je KDL-46W5500K vybaven i DVB-C tunerem pro příjem kabelového vysílání. Navíc televizor podporuje i příjem vysílání ve vysokém rozlišení včetně MPEG4 a H.264. Za unikátní lze považovat funkci USB PhotoViewer, která umožňuje připojení digitálního fotoaparátu nebo videokamery a prohlížení pořízených snímků přímo na velkoplošné obrazovce. Televizor nabízí možnost přepínání nativního širokoúhlého, či klasického 4:3 formátu, přítomna je funkce Zoom i rodičovský zámek, teletext nabízí paměť na 2000 stránek. Samozřejmostí je možnost sledovat více obrazů (televize + počítač, televize + video) zároveň metodou Picture In Picture (PIP) nebo Picture & Picture (PAP).

Televizor disponuje všemi potřebnými videovstupy pro připojení zařízení, jako jsou kamery, videorekordéry nebo DVD přehrávače, datové VGA D-Sub a HDMI (dokonce hned v počtu čtyř) vstupy umožňují použít televizoru i jako běžný monitor, avšak s vysokým rozlišením a zobrazovací plochou. K dispozici se též nabízí SCART, komponentní, kompositní, S-video, prostorový analogový audiovstup/ stereo výstup a samozřejmě také anténní BNC. Televizor je standardně dodáván s jednoduchým podstavcem/nohou a jeho hmotnost činí 24 kg bez podstavce (27.5 kg s podstavcem). Spotřeba televizoru činí 172 W režim Home, 221 W režim shop za provozu a 0.17 W v pohotovostním režimu. Bližší informace o zařízení naleznete v našem obchodě (zde).
